纽森牌PSA变压吸附制氧机您放心的选择！

技术中心 / 2024-07-23 00:00:00 纽森制氧机 PSA制氧 变压吸附 天津纽森 制氧设备

PSA变压吸附制氧机

[专业的工业氧气解决方案]

气量稳定·按需定制·品质保证·优质售后··纯度高·自动运行·安全环保

诚信务实·追求卓越

PSA（Pressure Swing Adsorption，变压吸附）制氧机是一种利用物理吸附原理分离空气中的氧气和氮气的设备。以下是PSA制氧机的工作原理：


技术参数

氧气产量：1-240Nm³/h

氧气纯度：25%-95%

氧气出口压力：0.1-0.6MPa

氧气出口露点：≤-43℃(特殊要求可达-60℃以下)


工作原理

1. 空气压缩：

外界空气通过空气压缩机被压缩到一个较高的压力（通常在4-8 bar之间），以便为后续的吸附过程提供足够的动力。

2. 空气净化：

压缩后的空气首先通过预处理系统去除水分、油和灰尘等杂质，确保进入吸附塔的空气纯净。

3. 吸附分离：

净化后的压缩空气进入装有分子筛（通常是沸石分子筛）的吸附塔。分子筛对气体分子的吸附能力与气体的种类和分子大小有关。在高压条件下，分子筛对氮气的吸附能力强于对氧气的吸附能力，从而使氮气在吸附塔内被大量吸附，而氧气则通过吸附塔进入储气罐。

4. 减压解吸：

当吸附塔的吸附能力接近饱和时，通过切换阀门使吸附塔减压至常压或更低的压力。此时，分子筛对氮气的吸附能力急剧下降，吸附的氮气被释放并排出到环境中。这一过程称为解吸。

5. 循环切换：

PSA制氧机通常配有两座或更多的吸附塔，交替进行吸附和解吸过程。当一座吸附塔进行吸附时，另一座则进行解吸和再生，从而实现连续制氧。

设计合理·稳固无忧

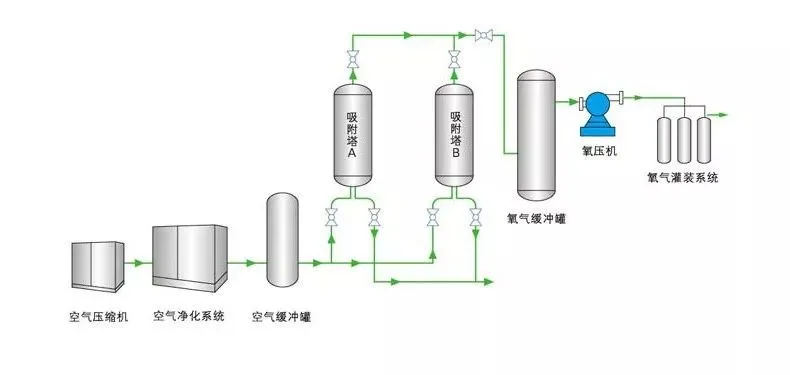

工作流程    A[空气压缩机] --> B[空气净化]    B --> C1[吸附塔1]    B --> C2[吸附塔2]    C1 -->|氧气| D[储气罐]    C2 -->|氧气| D[储气罐]    C1 -->|氮气| E[排气]    C2 -->|氮气| E[排气]    D --> F[氧气输出]



主要特点

- 高效性：PSA制氧机能快速分离出高纯度的氧气（通常在90%-95%）。

- 自动化：设备通常配备自动化控制系统，能够精准控制吸附和解吸的切换过程。

- 经济性：与传统的液态氧储存和运输方式相比，PSA制氧机具有运行成本低、维护简单等优势。

应用领域

- 医疗：提供医用氧气，特别是在医院和急救车中广泛使用。

- 工业：用于金属切割和焊接等需要高纯度氧气的工业过程。

- 水处理：在污水处理过程中提供氧气以促进好氧菌的生长。

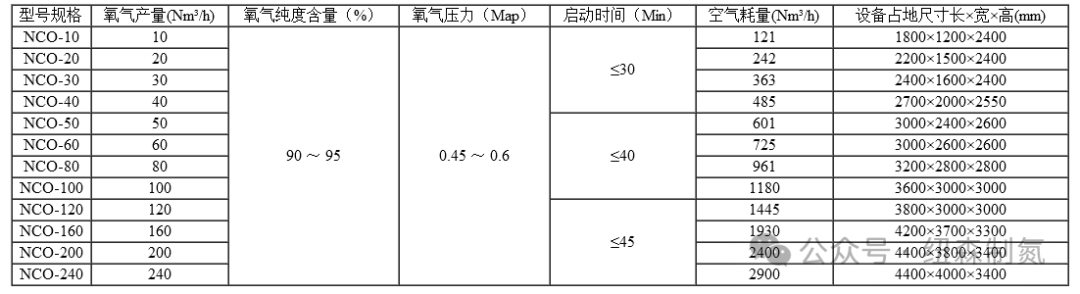

参数表：

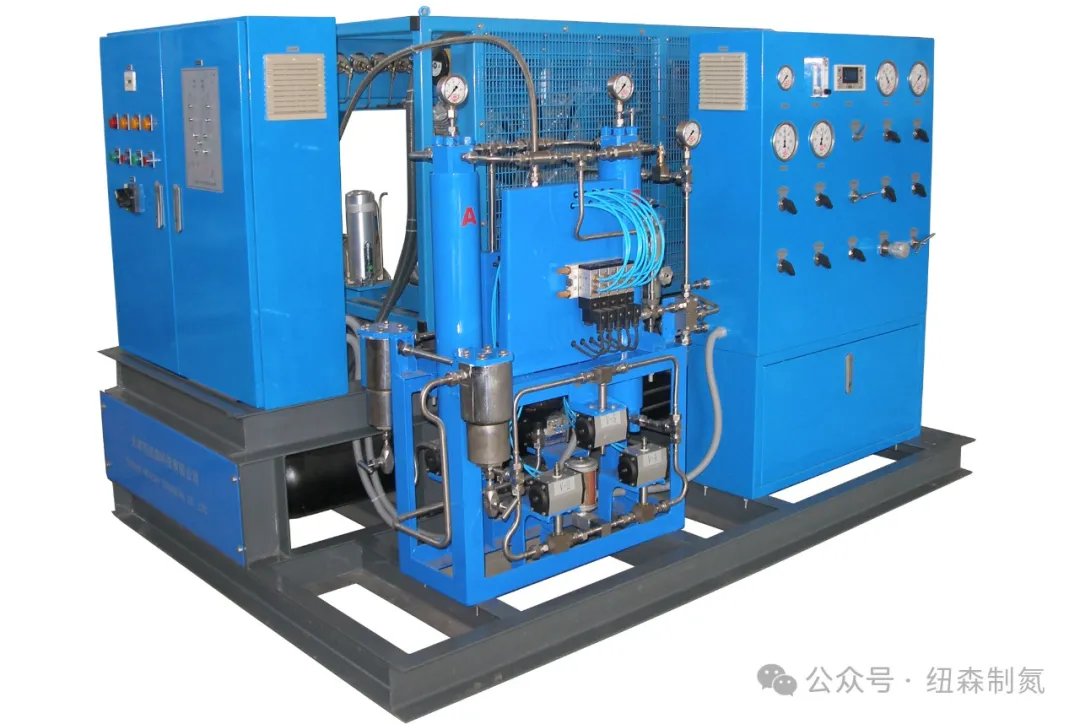

氧气增压泵

氧气增压泵是一种专门用于提高氧气压力的设备。它广泛应用于医疗、工业、实验室等领域，以满足对高压氧气的需求。

工作原理

氧气增压泵的工作原理主要基于机械压缩。当低压氧气进入增压泵时，通过泵内的压缩机构（如活塞、隔膜或涡轮等），将氧气压缩到所需的高压状态，然后输出到指定的设备或存储容器中。

主要结构

1. 进气口：用于输入低压氧气。

2. 压缩机构：核心部件，负责将氧气压缩至所需压力。

3. 出气口：用于输出高压氧气。

4. 冷却系统：在压缩过程中，氧气会产生热量，冷却系统用于散热，确保设备的安全和稳定运行。

5. 控制系统：用于监控和调节增压泵的运行状态，包括压力、温度等参数。

性能特点

- 高效压缩：能够将氧气压缩到较高的压力（通常在10-200 bar之间），以满足不同应用的需求。

- 稳定运行：配备先进的控制系统和冷却系统，确保长时间稳定运行。

- 安全性高：采用耐高压材料和防爆设计，确保设备在高压环境下的安全性。

- 低噪音：优化的机械结构和降噪设计，使设备运行时噪音较低，适合在安静环境中使用。

使用注意事项

- 压力监控：在使用过程中，应始终监控氧气压力，避免超压操作。

- 定期维护：定期检查和维护增压泵，确保各部件正常工作，防止故障发生。

- 安全操作：遵循操作规程，防止误操作引发安全事故。
